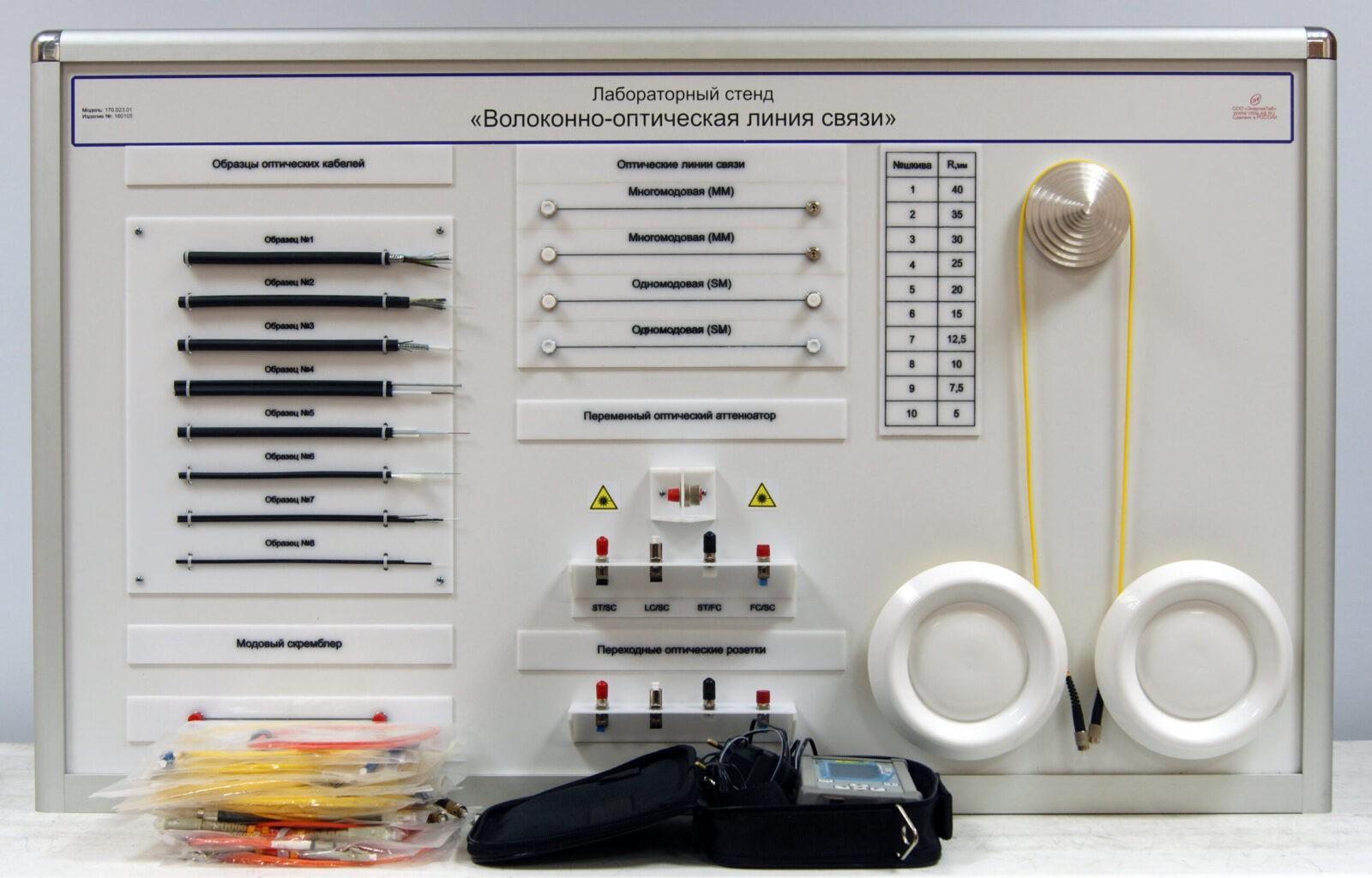

Учебное оборудование «Волоконно-оптическая линия связи»

В многомодовых линиях связи, при измерении затухания для более точных значений должно быть обеспечено возбуждение измеряемого волокна оптического кабеля с модовым составом, соответствующим установившемуся модовому распределеню. Для этой цели после источника излучения и перед исследуемой ВОЛС устанавливается смеситель мод (модовый скремблер).

Учебное оборудование предназначено для изучения компонентов волоконно-оптической линии связи.

В состав стенда входят:

• Оптическая линия связи многомодовая ММ — 2 шт.
• Оптическая линия связи одномодовая SM — 2 шт.
• Переменный оптический аттенюатор — 1 шт.
• Переходные оптические розетки типа SM и MM — 8 шт.
• Устройство задания радиуса кривизны, позволяющее изгибать оптоволокно с натяжением и различными фиксированными радиусами кривизны — 1 шт.
• Образцы оптических кабелей с разделкой с одного конца для обозрения внутренней структуры — 4 шт.
• Оптический рефлектометр с функцией измерения оптической мощности — 1 шт.
• Модовый скремблер для многомодового волокна — 1 шт.
• Комплект оптических шнуров для проведения измерений (1 компл.) куда входят патч-корды:
  • FC/UPC-FC/UPC SM — 7 шт.;
  • FC/UPC-SC/UPC SM — 2 шт.;
  • SC/UPC-SC/UPC SM — 2 шт.;
  • FC/UPC-ST/UPC SM — 2 шт.;
  • FC/UPC-LC/UPC SM — 2 шт.;
  • SC/UPC-LC/UPC SM — 2 шт.;
  • SC/UPC-ST/UPC SM — 2 шт.;
  • SC/UPC-SC/UPC MM — 2 шт.;
  • FC/UPC-FC/UPC MM — 8 шт.;
  • LC/UPC-LC/UPC MM — 2 шт.;
  • ST/UPC-ST/UPC MM — 2 шт.

Лабораторные работы

1. Изучение оптических кабелей различного назначения. Измерительное оборудование для оптоволоконных линий связи.
2. Измерение потерь в оптических волокнах при изгибах с различным радиусом.
3. Исследование волоконно-оптической линии связи с помощью оптического рефлектометра.
4. Исследование волоконно-оптической линии связи c разъемным соединением в середине с помощью рефлектометра.
5. Исследование волоконно-оптической линии связи с обрывом (аттенюатором) в середине с помощью рефлектометра.
6. Исследование волоконно-оптической линии связи с изгибом с помощью рефлектометра.
7. Исследование потерь в волоконно-оптической линии связи на разных длинах волн.
